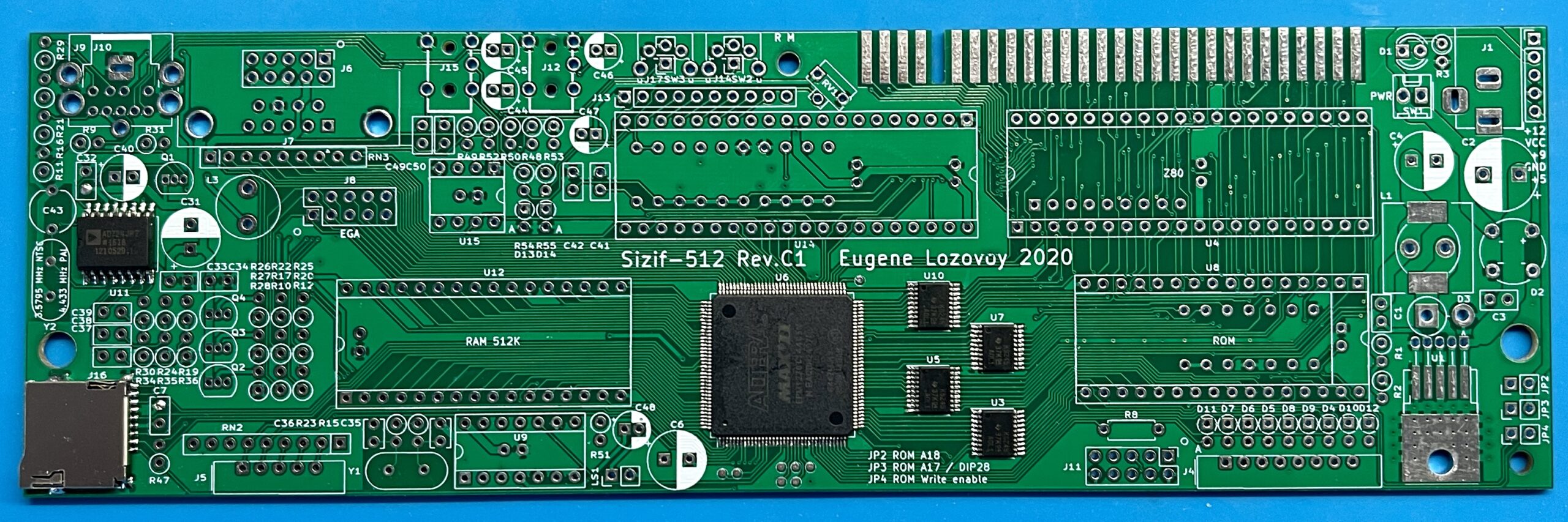

Keď mi Pol pred niekoľkými rokmi podaroval dosku zaujímavého klonu Sizif-512k, vôbec som netušil na ako dlho skončí v šuflíku. Až niekedy v apríli minulého roka som sa rozkýval a začal som ho stavať.
Sizif pôvodne nebola moja prvá voľba lebo v tej dobe, keď som neosadenú dosku Sizifa dostal, som mal čerstvo za sebou zákazku zo severskej krajiny na dva kusy klonu Karabas 128. Pôvodne som chcel stavať o jeden kus naviac pre seba, ale keď som zistil, že jadro Karabasu tvorí modifikované CPLD zo Speccy2007 od Syda, upustil som od toho, lebo proste nie je dobré. Mal som k tomu aj blog rozpísaný, ale nechtiac som ho odmazal a písať odznova sa mi ho už nechcelo, takže ho odvial čas. Podstatné na tom je to, že vďaka darovanej doske som si Sizif pozrel na Githube a páčil sa mi oveľa viac ako Karbas 128, tak som sa aj potešil. Boli však iné projekty a tak čakala na svoj čas v šuflíku.
Keď som staval Tridenta, hľadal som v bordelárni nejakú prkotinu a zrak mi padol na smutnú, prázdnu dosku Sizifa, tak som si povedal, že nastal čas ho osadiť. Hneď ako som dokončil Tridenta, vyklikal som si sadu súčiastok v Mouseri. Znie to banálne, ale ja som pri tom skoro dostal infarkt, lebo som zistil, že len CPLD stojí 58€, keď som doklikal zbytok, suma sa zastavila na 140€. A to nerátam AY a nejaké pasívy, ktoré mám v zásobách. Časy, keď sa dal postavený Sizif-512k kúpiť na eBayi za nejakých 60-70£ sú dávno preč. Keď k tomu prirátam, čo som dal za repliku case Gumáka aj s klávesnicou, tak Sizif dnes proste vytiahne z vrecka toľko peňazí, že sa už neoplatí ho stavať. Iste, poviete si, že súčiastky sa dajú objednať aj z Číny. Áno dajú, ale treba preklikať aj pol Aliexpressu, objednať aj od niekoľkých predajcov a vôbec nie je zaručené, že vám niektorý z nich nepošle nejaké fake hnoje. Ja mám také zlé skúsenosti v poslednej dobe, že som si povedal, že mi to za to nestojí. Preto moja voľba padla na Mouser. Stále majú dobré zásoby a keď trafím dobré okno v spracovaní objednávky, tak to mám do troch-štyroch dní doma. A aj tak bolo.
Súčiastky sa mi podarilo zohnať všetky, hoci u Mousera je to občas boj a napríklad LM2596T mi prišlo v nesprávnom púzdre a 30p ladiaci kondenzátor mali len v SMD verzii. AYčko mám z eBaya – kupoval som už dávnejšie 5 kusov, dva z toho nešli. 28MHz kryštál mi poslal MikeZT zo svojich zásob, lebo v čase objednávania ho nemal nikto skladom a všetci mali naskladnenie rádovo v týždňoch. Tiež som tam nechcel ten mini-DIN konektor, ale nakoniec som ho objednal, lebo zaboha som nevedel zohnať ten CINCH čo tam pasuje. 3.5mm jacky som musel vziať cez Aliexpress, lebo opäť som ich nevedel nikde zohnať. Takýmito blbosťami sa vám doba dodania vie pekne natiahnuť. Mne to až tak nevadilo, lebo ešte som aj tak čakal na novú spájkovačku. Stará lacná čo som mal pôvodne ma naposledy tak nasrala, že som ju od jedu jebol o zem. Takže jej trosky som pekne zamietol na šufličku a šmaril do elektro odpadu. Keď sa mi potom po čase všetky súčiastky pekne zišli na kôpku, začal som s osádzaním.

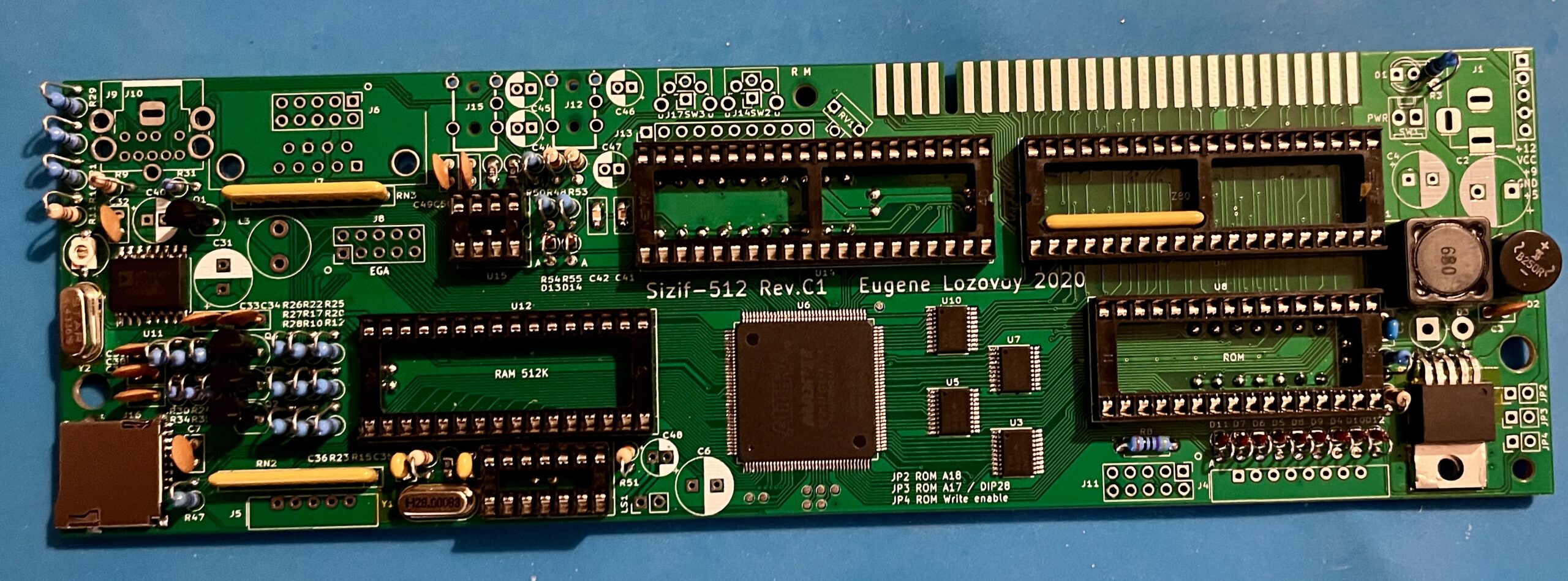

Ako prvé som osadil CPLD a hneď za tým všetky ostatné SMD. S terajším vybavením čo mám, mi to trvalo necelú hodinu. Už som dávno neosázal nič s takými vlásočnicovými nohami, tak som sa aj potešil, že som ešte nevyšiel z cviku a nič som nedodrbal. Pár skratov som samozrejme začistiť musel, ale nič tragické to nebolo. Plochý hrot na spájkovačke a spústa tavidla na to pekne pomáhajú.

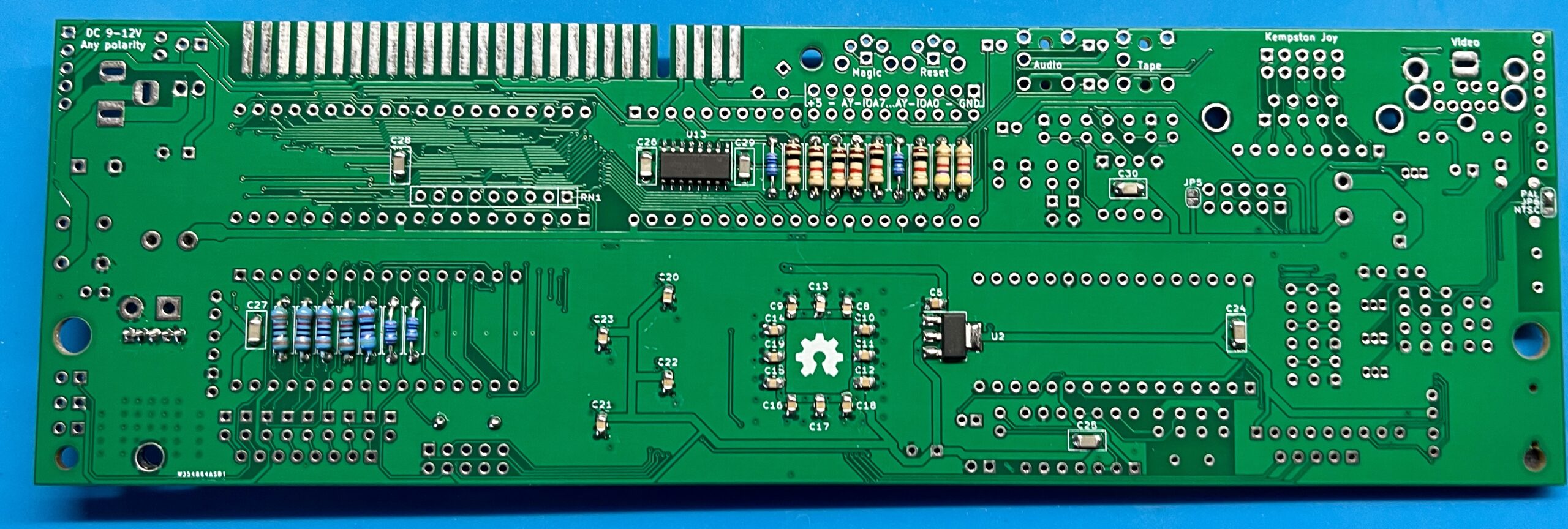

Súhlasím s Martinom aj Mikeom, že doska je navrhnutá prinajmenšom zvláštne. Nejaké THT súčiastky sa osádzajú aj odspodu dosky a väčšina rezistorov je osadená na stojáka. Bolo by naozaj lepšie použiť väčšie SMD púzdra, lebo sa stále ľahko osádzajú a vyzeralo by to lepšie. Ja som to osadil kompromisne. Rezistory odspodu som osadil podľa plánu THTčkovými, keramické kondenzátory som však nahradil SMDčkovými a rezistorové pole som osadil zhora. Bolo treba zapižlikať pilníkom päticu pre CPU aby sa to tam vošlo, ale vyzerá to zásadne lepšie.
Aby som zas nebol za fajnovku, tak ja si zas na nejaký extra vzhľad nepotrpím. Napríklad rezistory a kondenzátory mám na doske všetky “co dům dal”. Pojmom “vyzerá” to myslím tak, že je to praktickejšie. Inak ako vidíte na fotkách, postupoval som štandardnou metódou osádzania – od najnižších súčiastok po najvyššie. Výnimku som spravil len pri L1 (hoci je vyššia), pretože ak si tam dáte najprv pätice, už budete mať k L1 zlý prístup. Taktiež pozor na konektory membrány. Oba sú zakreslené rovnako ale bacha na to, lebo ten ľavý kratší musíte osadiť hore nohami, inak membrána nebude mať dobrý kontakt.
Počas stavby som sa dostal do bodu, keď som zo všetkého okolo ZXS úplne vyhorel a musel som to dať všetko (nielen Sizif) bokom. Takmer trištvrte roka som nebol schopný nájsť motiváciu na nič, čo bolo spojené so ZXS a vôbec neviem prečo. Teraz som konečne k niečomu pričuchol, ale nie je to stále ono. Chýba mi tá radosť, čo som z toho mával. Robím veci len mechanicky, dokopal som sa k oprave Atari 800XE a keď som ho rozbehal, spomenul som si na rozrobeného Sizifa.

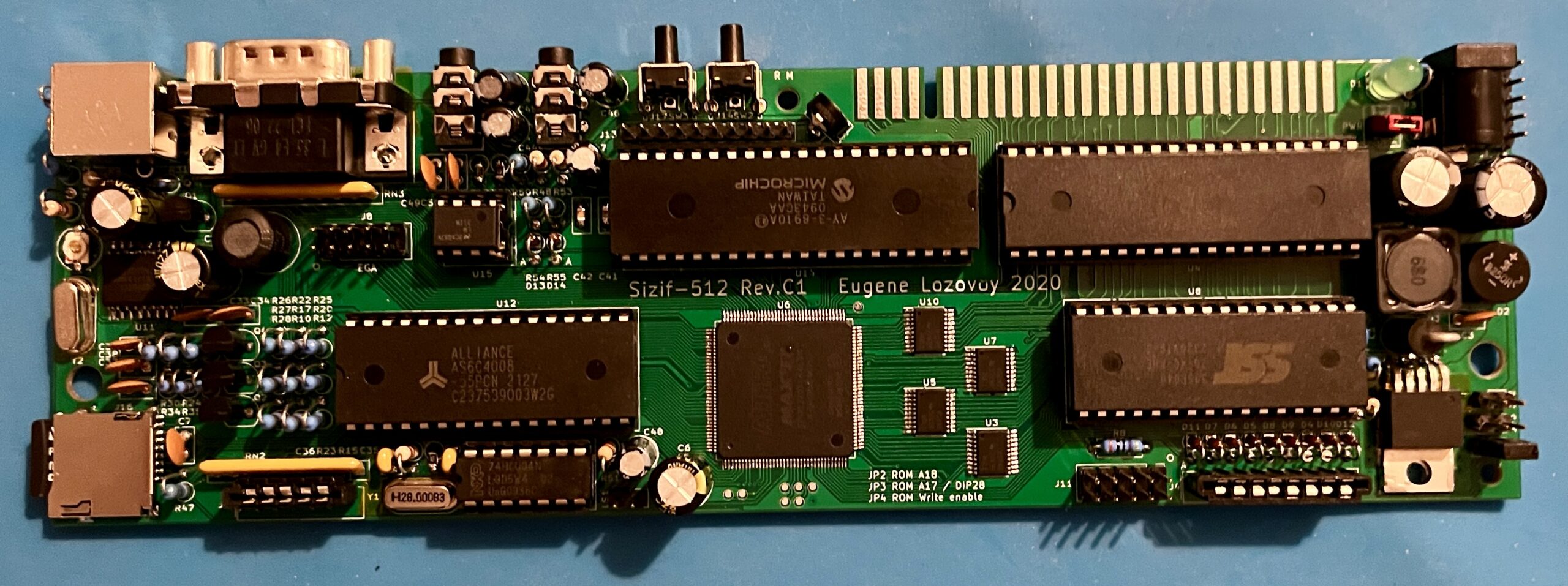

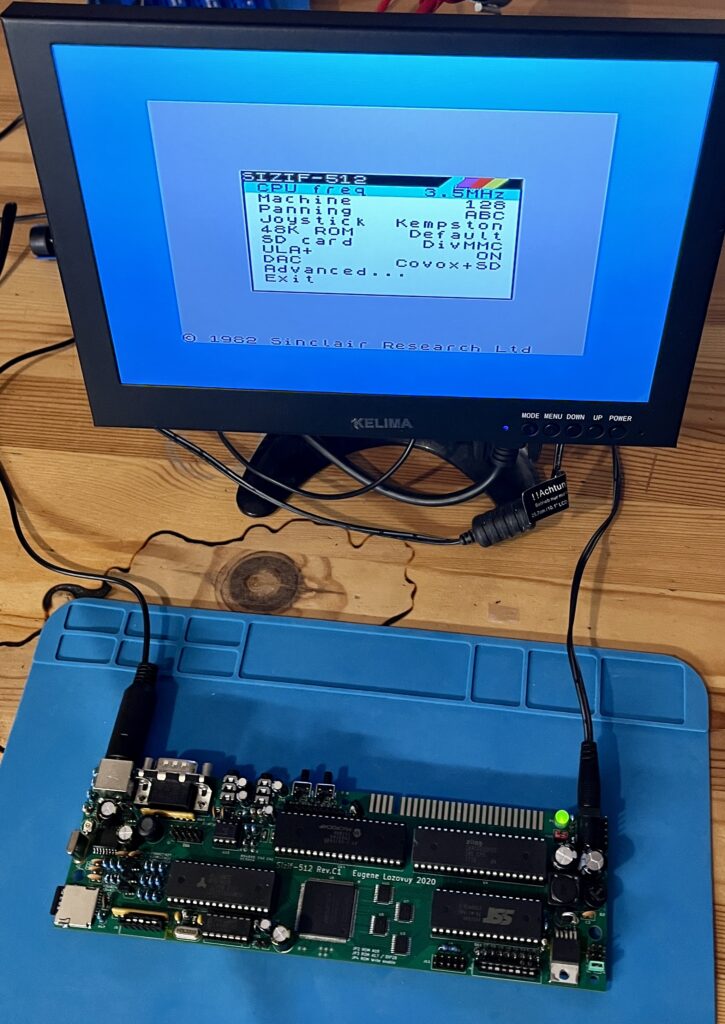

Tak som ho vylovil a dokončil. Nechýbalo toho už veľa, stačilo osadiť zopár odporov, všetky elektrolytické kondenzátory a konektory. Po dokončení som premeral aspoň základné body, či nemám niekde skrat a potom som si overil, či mám všade správne napájacie napätia. Keď všetko vyzeralo OK, pomocou osciloskopu som naladil C43 tak, aby mala sínusovka čo najväčšiu amplitúdu (inak je zlý obraz). Následne som naprogramoval CPLD pomocou USB-Blastera a staručkého Quartusu, potom som si naprogramoval Flash ROM, osadil do pätíc ostatné šváby a počítač som zapol. Na moje potešenie nabehol na prvý šup.
Mám modrú repliku gumákového case a plán je osadiť mikrospínačovú klávesnicu 48k-KDLX od Ginger-Electronic, lenže prívodné traky sú z takých nahovno vodičov, že to okamžite odpadlo, takže musím kúpiť nejaký poriadny plochý viacžilový kábel a vymeniť to. Z toho dôvodu som musel rozobrať Gumáka a požičať si z neho horný dekel s klávesnicou, aby som mohol Sizifa vyskúšať.
Všetko fungovalo podľa očakávania, takže už mi zostáva len spraviť tú klávesnicu a vypižlikať výrezy na buttony, SD kartu a joystick konektor do spodného dielu case a tým bude Sizif hotový.
Je to rozhodne zaujímavý počítač, pretože má v sebe všetko čo treba, dokáže meniť aj časovanie takže zvláda aj software pre Pentagon. Vďaka tomu je dobrý na cesty a na zrazy a nemusím prenášaním škodiť niektorému z originálnych ZXS. Ako to už býva, staval som ho s prestávkami tak dlho, že moje nadšenie z neho úplne opadlo a pravdepodobne skončí tak, že ho odložím do skrine a vyberiem ho raz za uhorský rok. Ale to je už asi osud týchto retro počítačov a klonov.
Staval by som ho znova? Asi už nie. Dnes to vychádza zbytočne draho a hotový sa dá zohnať okolo 130-150€. A tam by dnes smerovalo aj moje odporúčanie. Ak sa vám Sizif páči, kúpte si ho zostavený a oživený.

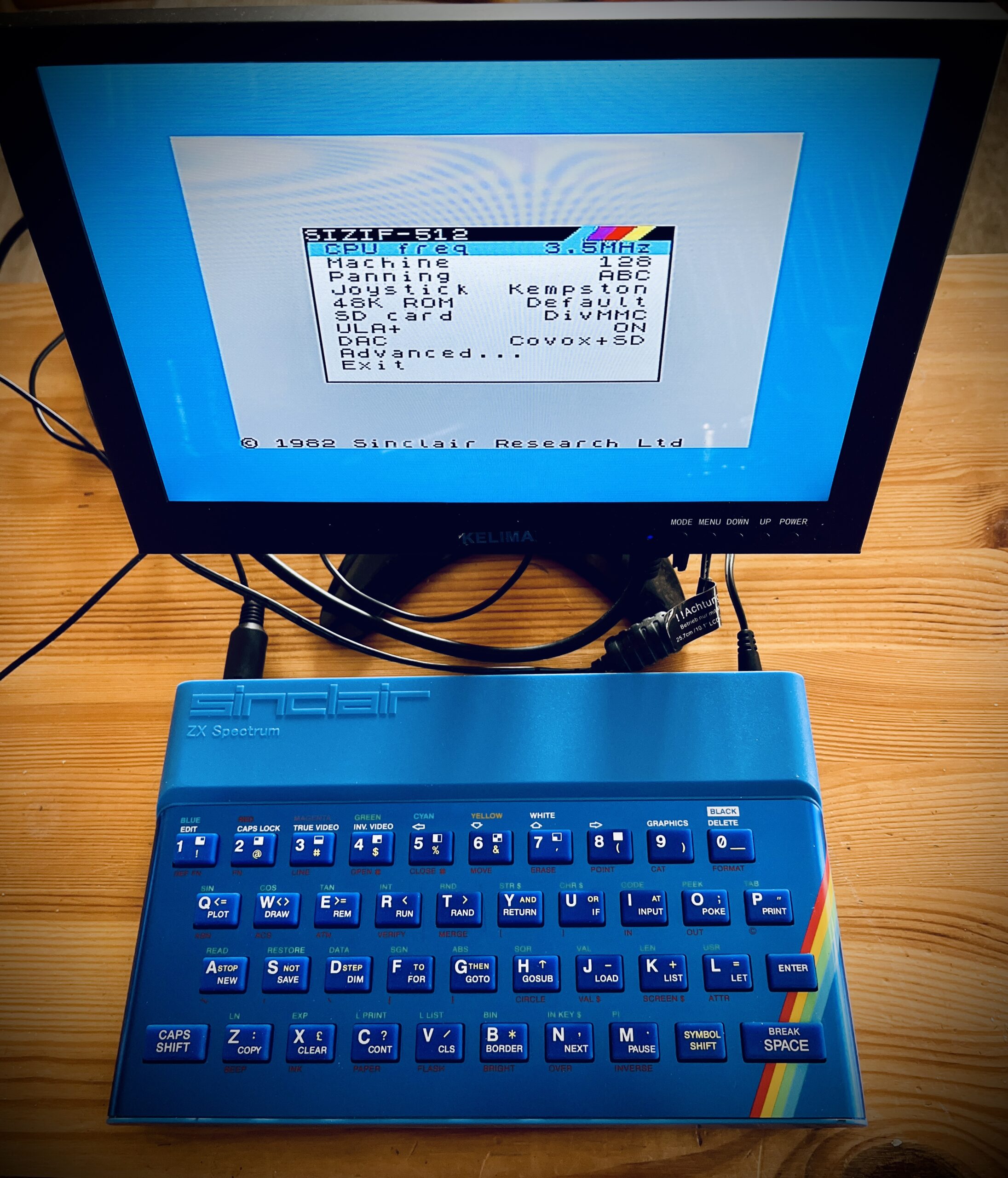

EDIT: Nedalo mi, tak som ešte opravil tie prívodné traky klávesnice, vystružlikal príslušné diery do case a Sizifa mám komplet hotového:
