Oprava Atari 800XE

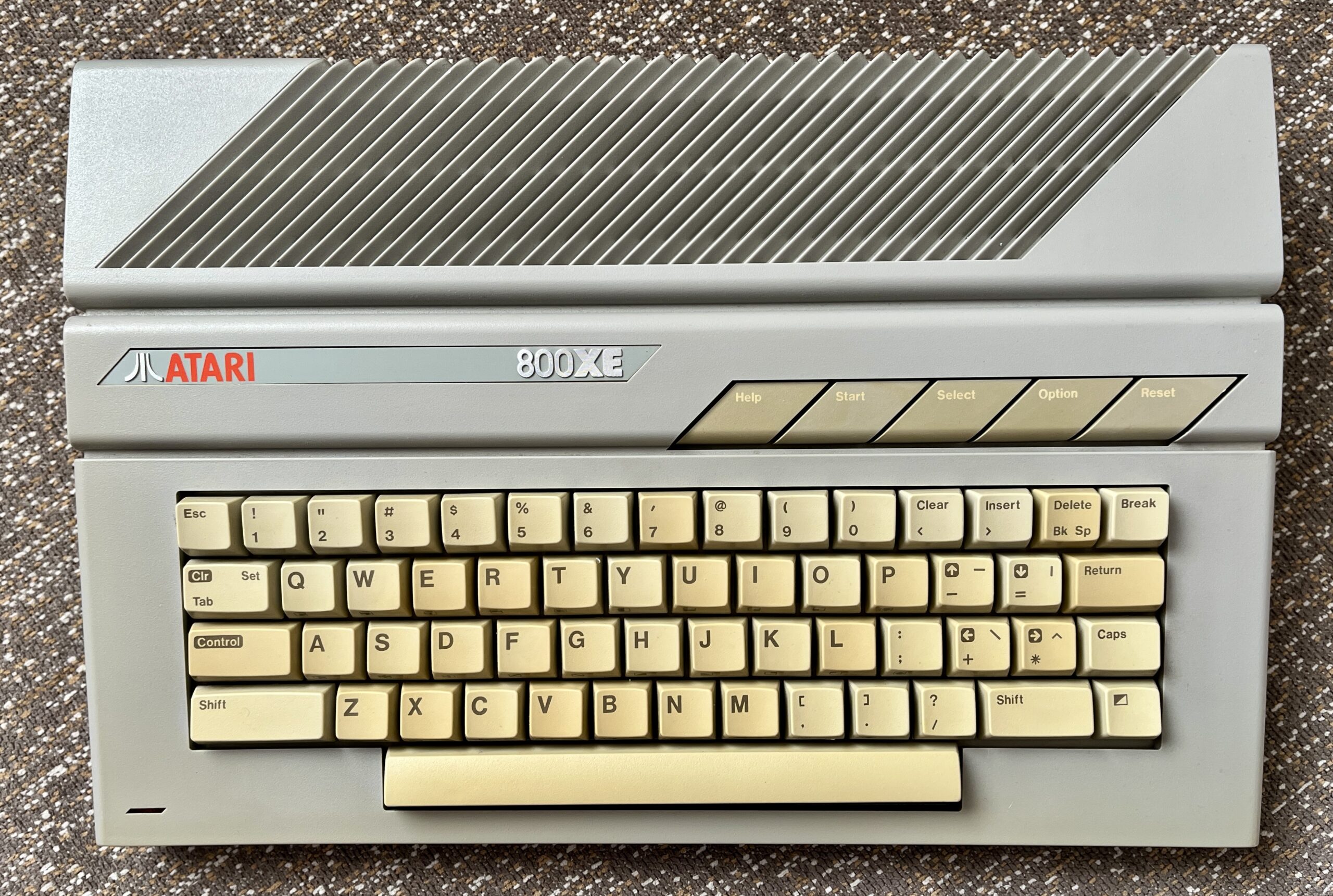

Áno, vidíte dobre. Opravoval som Atari 800XE.

Tento bizár, že zarytý spectrista ako ja, si zaobstará reálne Atari, vznikol z čisto z praktických pohnútok. Celé roky na našej lokálnej multiscene party Forever bývali trable so zvukom. Predtým nebýval mixpult a lepilo sa to ako to šlo, ale podľa môjho osobného názoru trpel hlavne zvuk z Atari, pretože býval strašidelne prebudený. Posledné dva roky máme vďaka LMN poriadny mixpult a zatiaľ čo ostatné 8-biťáky idú ľahko vybalancovať na vstupoch na rovnakú úroveň, s Atari som zápasil asi 20 minút a ten zvuk bol síce nakoniec násobne lepší ako po iné roky, ale aj tak vykazoval známky prebudenia vstupu mixpultu, hoci má aj režim kompenzácie. Nikoho nenapadlo celé tie roky sa na to pozrieť. Keďže nechcem zlikvidovať mixpult, rozhodol som sa, že sa tomu pozriem na zub sám a tak som si na Discorde od chlapov z Atari scény vypýtal na požičanie nejaké Atari. Zachovali sa maximálne veľkoryso, pretože som dostal zdarma od Expiho maximálne zachovalé Atari 800XE, za čo mu ešte raz veľmi ďakujem.

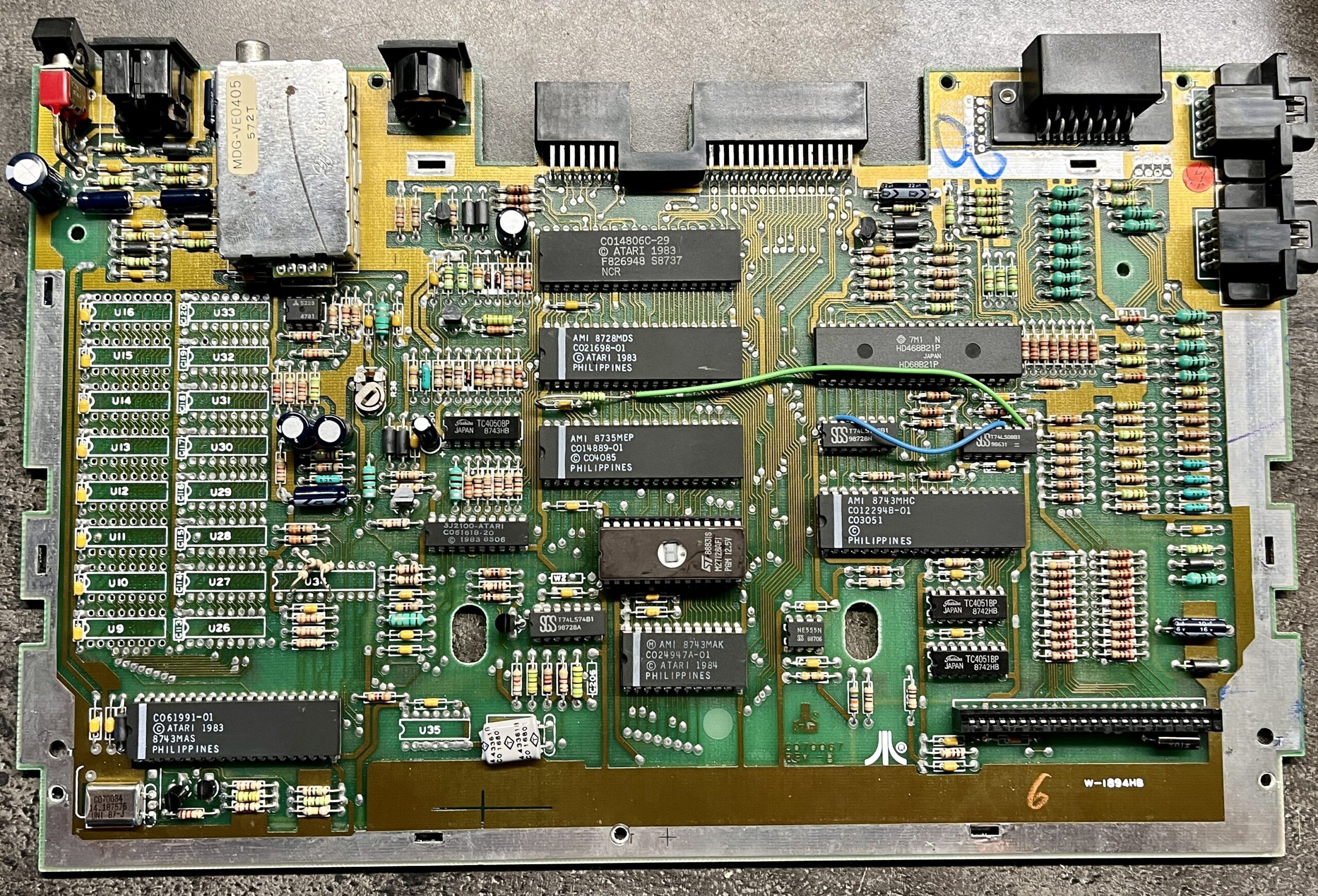

Bohužiaľ počítač neprežil cestu, po zapnutí mi vôbec nenabiehal. Tak som ho rozobral a najprv som vyumýval case a vyčistil klávesnicu, urobil základnú kontrolu, či sú správne napätia na chipoch, či sa nič neprehrieva a či nie je nič viditeľne spálené. Nenašiel som absolútne nič. Viem o hardware Atari úplný prd, ale schémy čítať viem a od rEVERza som na Discorde dostal tip, že treba zmerať či sú prítomné dôležité clocky. Oprášil som osciloskop a zmeral som FREDDIE / OSC = 3.5 MHz, FREDDIE / Phi2 = 1.78MHz, GTIA / Phi0 = 3.5 MHz. Vyzerali to byť správne hodnoty a tak mi rEVERz poradil ešte skúsiť diag ROM, ktorá otestuje RAM. Takže som ju napálil do EPROMky, vybral som z dosky U5, namiesto neho som dal päticu, osadil som diag ROM a zapol počítač. Potvrdila sa mi domnienka, že bude pravdepodobne po smrti DRAM, pretože ma privítal čiernobiely a rozbitý o obraz, ani sa nedalo poriadne vyčítať čo diag ROM vypísala.

Postupným pátraním som zistil, že asi nie je zlá DRAM, ale je nakopnutý FREDDIE, pretože vôbec nedával /RAS pulzy a aj na /WR mal úplne ticho. Keďže som od Expiho k počítaču dostal zdarma aj SRAM modul, ktorý chybnú DRAM úplne nahrádza, padlo rozhodnutie vyťahať z plošáku komplet DRAM a namiesto nej použiť tento SRAM modul. Keďže FREDDIE bol po smrti, objednal som zjednodušenú náhradu FREDDIEho od Lothareka, tzv FREDDY module v2, ktorá pre osadenie SRAM stačí, takže nezostávalo nič iné, len pozastaviť opravu a čakať.

Popri tom sme s chlapmi na Discorde prejednali, že aký by mal byť finálny stav toho Atari, aby to bola plnohodnotná backup mašina pre Forever. Nakoniec padol konsenzus, že okrem SRAM modulu bude lepšie ho viac neupravovať, nechať ho tak ako je a prikúpiť radšej SUBCART. Bohužiaľ niekedy v marci 2024 po Foreveri ma dostihol nejaký burn-out a takmer rok som sa nedokázal chytiť ničoho okolo ZXS, a všeobecne okolo osembitákov. Modul FREDDY medzitým samozrejme prišiel a prišiel aj SUBCART, ktorý som tiež ešte stihol vtedy objednať.

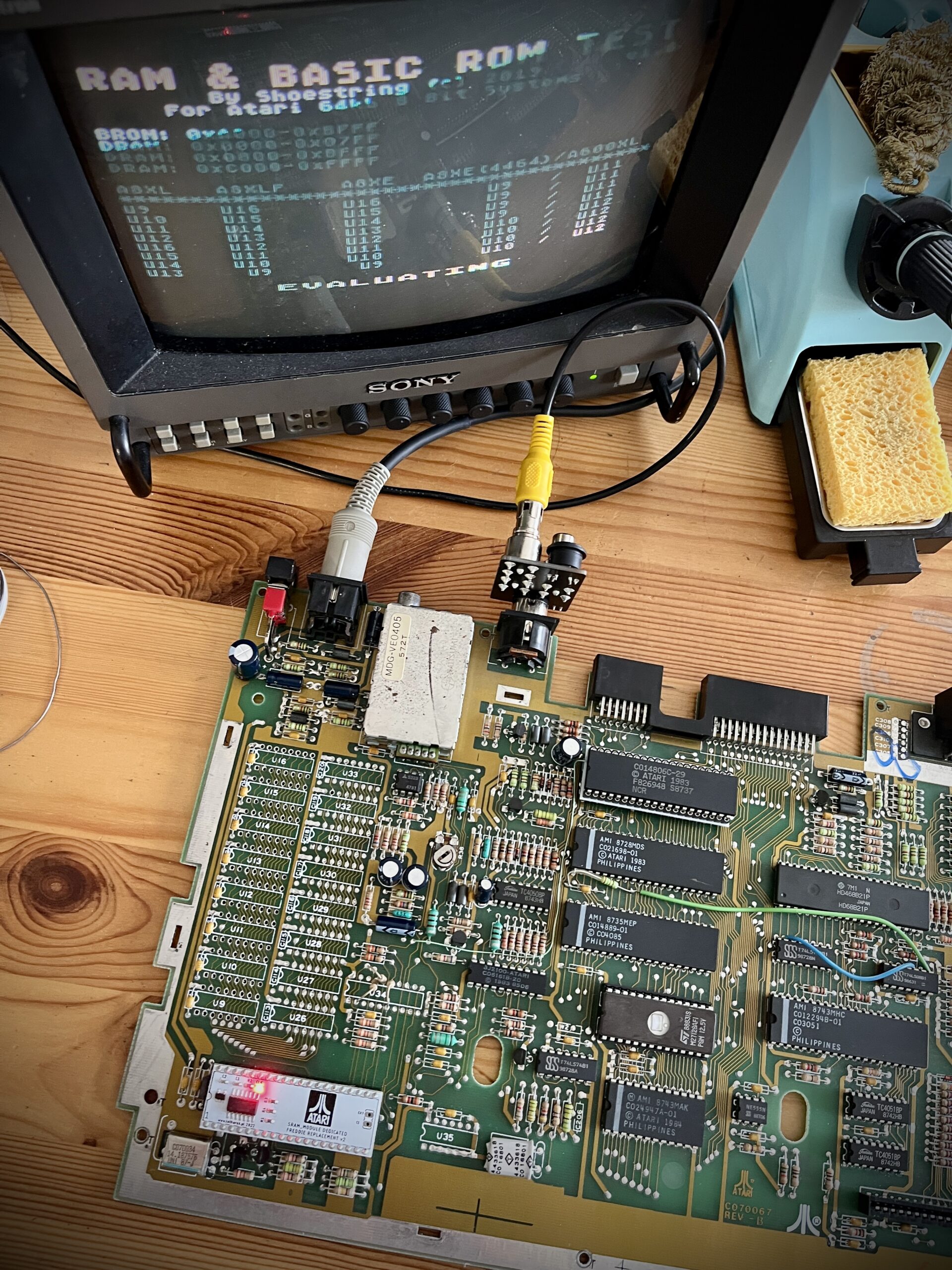

Pár týždňov späť som sa dokopal niečo robiť a konečne som dokončil aj Atari. Oprava teda spočívala v náhrade FREDDIEho za FREDDYho, pričom sa osádza priamo do dosky, lebo v pätici štandardnej výšky už sa nevojde pod klávesnicu. V nízkoprofilových by sa to asi vošlo, ale tie som nemal, takže FREDDY sedí priamo v doske. Následne je treba vybrať z dosky SALLY, pretože SRAM modul sa dáva pod SALLY. Tam už sa to pekne vôjde aj s päticou. Zostáva prepojiť jedným káblikom s /CASINH v doske, alebo na FREDDYm, ja som to dal do dosky. Následne som dosku naštartoval a nabehla na prvý šup.

Nevydržal som kým zbehne celý test RAM, lebo dlho trvá a predpokladal som, že nový SRAM modul bude v poriadku. Takže som tam vrátil pôvodnú ROM a keďže žiadne ďalšie úpravy som neplánoval, počítač som poskladal. Vyhrabal som SUBCART s káblami, chlapi na Discorde mi poradili ako pripraviť SD kartu, ako to celé pospájať s počítačom a po chvíli už mi bežalo pekné demo Numen. Tým som prehlásil Atárko za opravené.

Zostalo mi pozrieť sa poriadne na ten audiovýstup, ale predbežne som prišiel na to, že to nie je bežný linkový výstup, ale pravdepodobne obyčajné audio out v úrovni až 5Vp-p ak som správne meral a preto sme ten zvuk mali celé roky prebudený. Riešením bude obyčajný odporový delič, tak sa mi snáď podarí do Foreveru nejaký vypočítať, navrhnúť a zbúchať.

Čo by som tak ešte dodal? Na Atárku sa mi páči dobrá kvalita plošáku, kde sa dalo bez problému poodsávať a povyťahovať čo bolo treba. Prekvapením pre mňa bolo, že počítač je navrhnutý spôsobom, pri ktorom sa zrejme od začiatku rátalo aj so zásadným rozšírením jeho vlastností cez externé periférie. SUBCART totiž dokáže externe nahradiť všetky bežné interné úpravy a rozšírenia, takže ak chcete nabúchané 8 bitové Atari, stačí vám hocijaký vanilla stroj a SUBCART. A to je naozaj pôsobivé.
