Mám plno restov v témach o ktorých by som chcel napísať, ale ako krížiky na chrbte pribúdajú, čím ďalej tým menej sa mi chce písať. Neodpustil by som si však, keby som nenapísal o replike dosky Toastracku, ktorú som krvopotne dostal na svetlo sveta.
Všetko sa začalo pred štyrmi rokmi, keď som zverejnil repliku dosky Didaktik M’92. Všetci si klopkali na čelo, že prečo eMko, pre Boha živého aj neživého? Nuž z jednoduchého dôvodu. Sú to prekvapivo obľúbené počítače, ich oprava je však vďaka superNEkvalitnému plošáku často úkon hodný celonárodného uznania. Už som sa poučil na vlastnej koži, že s touto replikou dosky je rýchlejšie ju komplet znova osadiť a na ňu len transplantovať PLA zo starej dosky, ako z tej starej dostať von napríklad odpálené CPU bez jej poškodenia. Dnes poznám niekoľko spokojných majiteľov eMka s novou doskou, pri ktorom sa netreba báť niečo na doske vymeniť.
Malo to však aj druhotný efekt. Nakreslil som aj repliku Didaktiku Kompakt v2.3, ktorá mala ešte väčší úspech ale nie sme tu, aby som písal o Didaktikoch. Aby som sa vrátil k téme, práve niekde v období keď som rozkreslil Kompakta ma oslovil Pavel Vymetálek, že či by som neprekeslil aj Toastrack. Ako sa to stalo viacerým ľudom, stal sa obeťou ebay scamu, čiže predajca mu v peknej skrinke poslal vykuchaný neoživiteľný vrak. Veľmi sa mi do toho nechcelo, ale nakoniec ma presvedčilo nejaké video z youtube (možno od Joulespera Coulomba?), kde chlapík poukázal na fakt, že dosky v ZXS nemajú vrchnú masku, takže spoje rokmi podliehajú korózii. Doslova ich zožerie prach a oxidácia. Je fakt, že už som nejedno také ZXS opravoval – rozpadnuté vrchné spoje na viacerých miestach, bez náznaku nejakej tekutiny, alebo vytečeného elektrolytu. Len priemerne zaprášené dosky. A tak šla lenivosť bokom, slovo dalo slovo a Pavel mi poslal vrak svojho Toastracka.
Plán bol tú jeho dosku komplet odstrojiť od toho čo na nej zostalo, vyrobiť skeny s vysokým rozlíšením a následne ju prekresliť. Najprv som si zoskenoval aspoň spodnú stranu, aby som mohol začať s prekreslením. Keď som sa dostal do fázy, že bolo lepšie už mať k dispozícii aj sken vrchnej strany, ktosi ma nasmeroval na veľmi slušné skeny neosadenej dosky VERSION 6U, takže odstrojenie Pavlovej dosky by bol zbytočný úkon. Skeny boli dostatočne kvalitné na to, aby som mohol pokračovať a tak som to kreslil na preskáčku s tým Kompaktom, ktorého som potom aj na jeseň 2023 dokončil.
Dnes už neviem či to bolo tým, že som hodiny a hodiny čumel do monitora v práci a potom ešte doma do notebooku s naštartovaným programom na plošáky Sprint-Layout, ale v priebehu necelého roka sa mi zhoršil zrak o ďalšiu dioptriu, na 3,5 do blízka (no, dnes už to bude tak 4,0). Nič čo by sa nedalo vyriešiť novými okuliarmi, avšak ani s nimi som nebol schopný takmer pol roka pokračovať ďalej, pretože mi pri tom ukrutne slzili oči. Nakoniec to ustúpilo, znova som čosi na doske pokreslil, a potom som po Foreveri 2024 vyhorel ako fakľa.

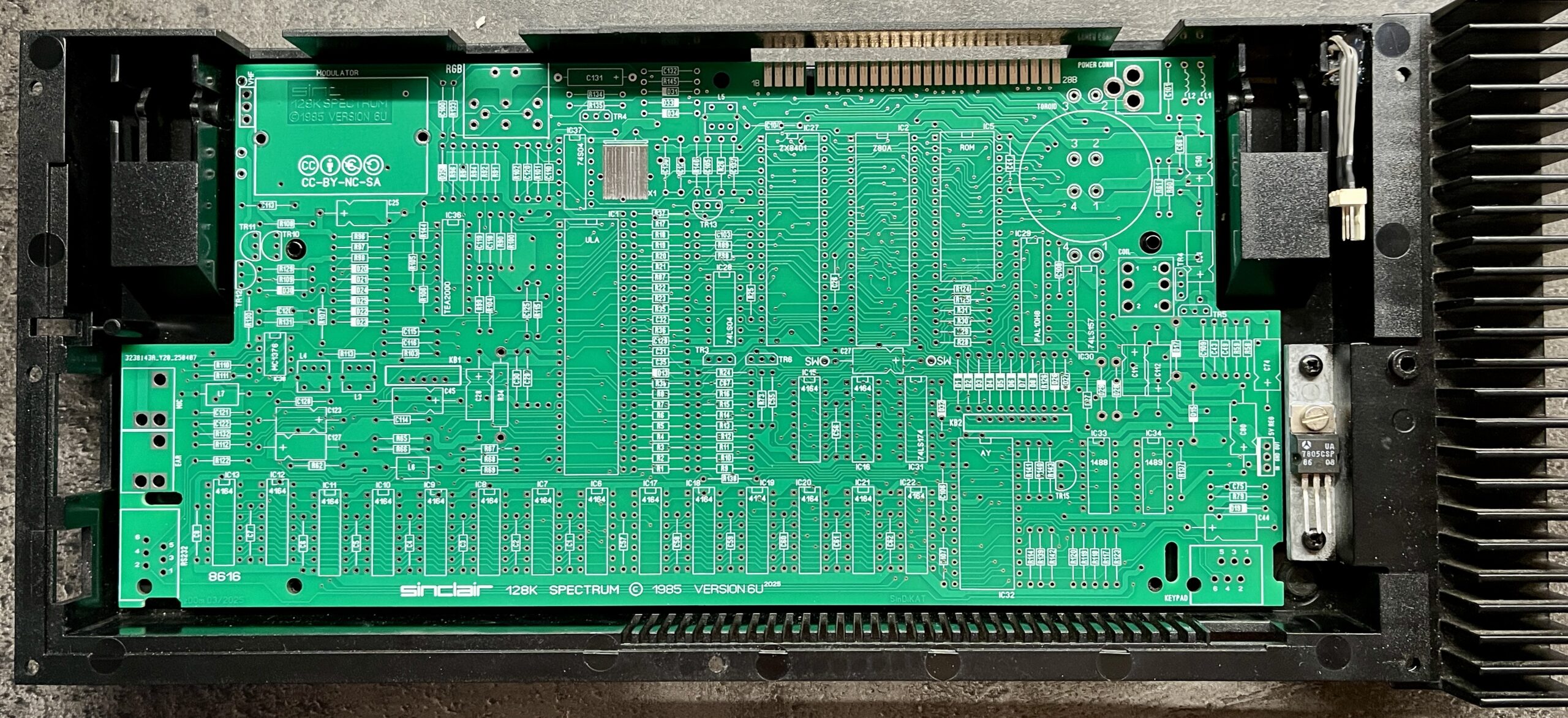

K veciam okolo ZXS som sa dokázal vrátiť takmer až po roku a dodnes som sa nerozbehol úplne. Ale rozrobené projekty som oživil a tak v apríli tohto roka som dosku konečne dokončil a nechal som si vyrobiť prototypovú sériu. Trocha som sa bál ako to dopadne, pretože skener trocha deformuje a dostať zo skenu presné rozmery sa obvykle nepodarí. Papierová verzia, ktorú som si vytlačil vyzerala OK, ale fyzický kus je fyzický kus. Na moje potešenie hneď táto prvá iterácia pasovala do case slušne. Nebyť detailista, nebolo by treba žiadnej zmeny čo sa týka rozmerov (bolo treba posunúť o 0.5mm asi tri montážne otvory), ale chcel som to mať poriadne.

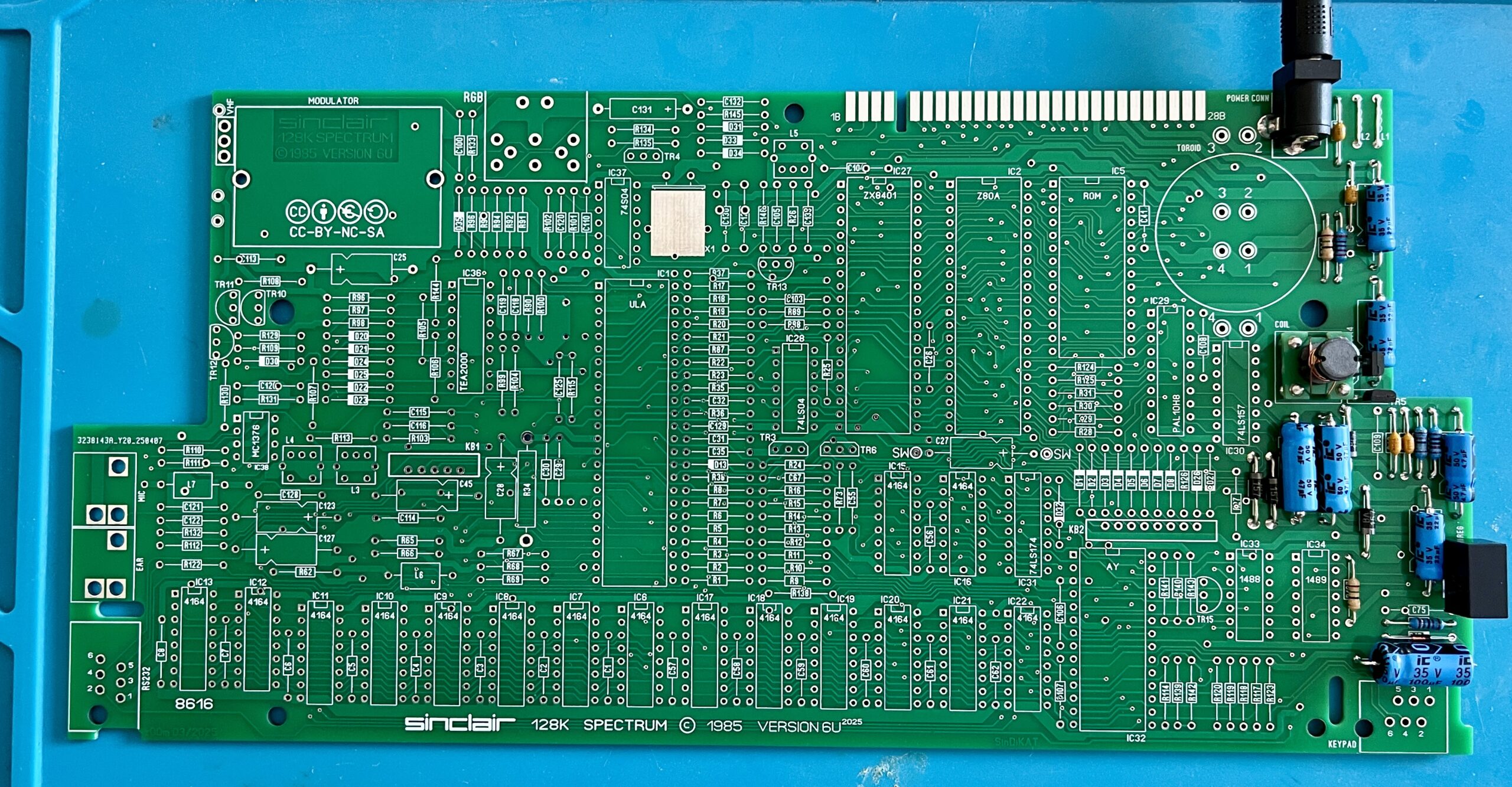

Bolo treba ešte overiť, či doska aj funguje a tak som sa pustil do osadenia. Nechcel som ju zbrklo osadiť komplet a potom ako debil hľadať závadu, ak by tam nejaká bola. Namiesto toho som použil techniku, ktorú som si vyskúšal pri oživovaní KAY1024, teda postupné oživovanie funkčných blokov. Takže som si najprv osadil zdrojovú časť.

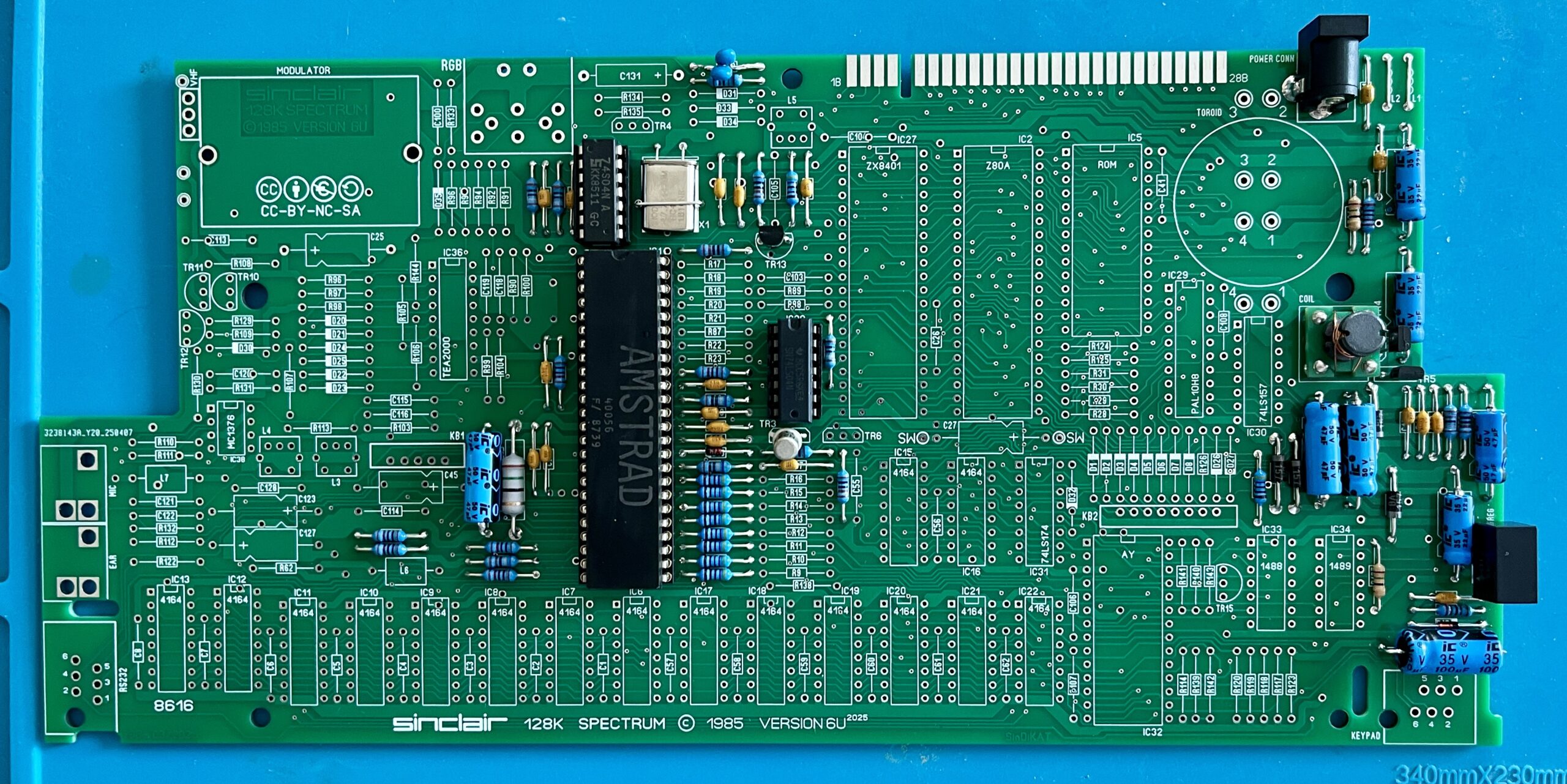

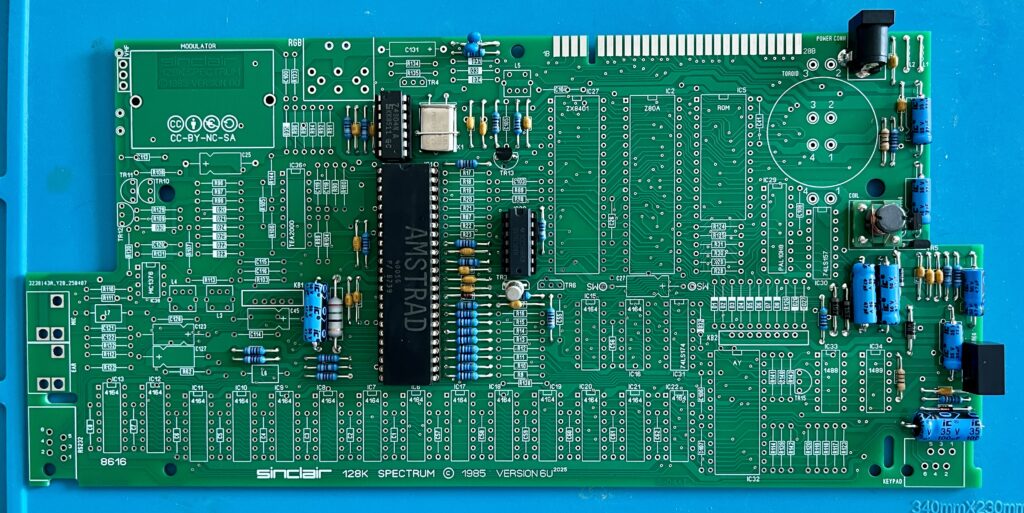

Všetky napätia som mal na prvý šup. Následne som chcel mať k dispozícii hneď od začiatku nejaký obraz a tak som sa rozhodol osadiť clock a ULA (mám jednu v rezerve). Aj táto časť bežala na prvý raz. Na osciloskope bolo vidieť, že ULA žije a dáva clock pre CPU. Tak poďho hneď aj analógovú časť okolo nej. Popri tom som objavil nejaké drobné chyby v silkscreene a niekoľko prekovov som mal v nesprávnej veľkosti.

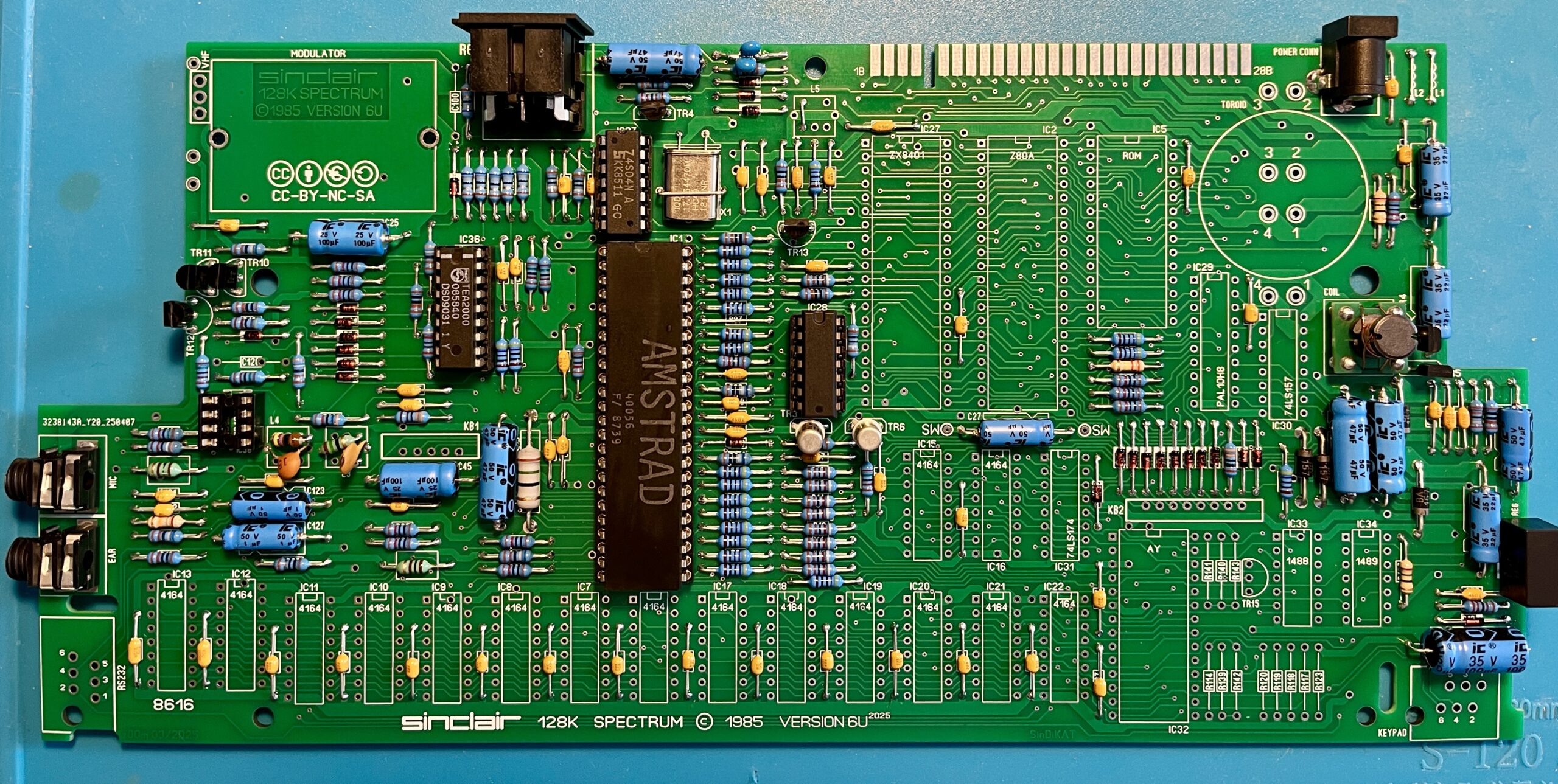

Osadil som si aj veci okolo EAR/MIC, keby som náhodou niečo potreboval do repliky vypískať a potom som vyskúšal to pripojiť k monitoru a zapnúť. Familiárny obdĺžnikový obraz zatiaľ s náhodným obsahom ukazoval, že je to na dobrej ceste.

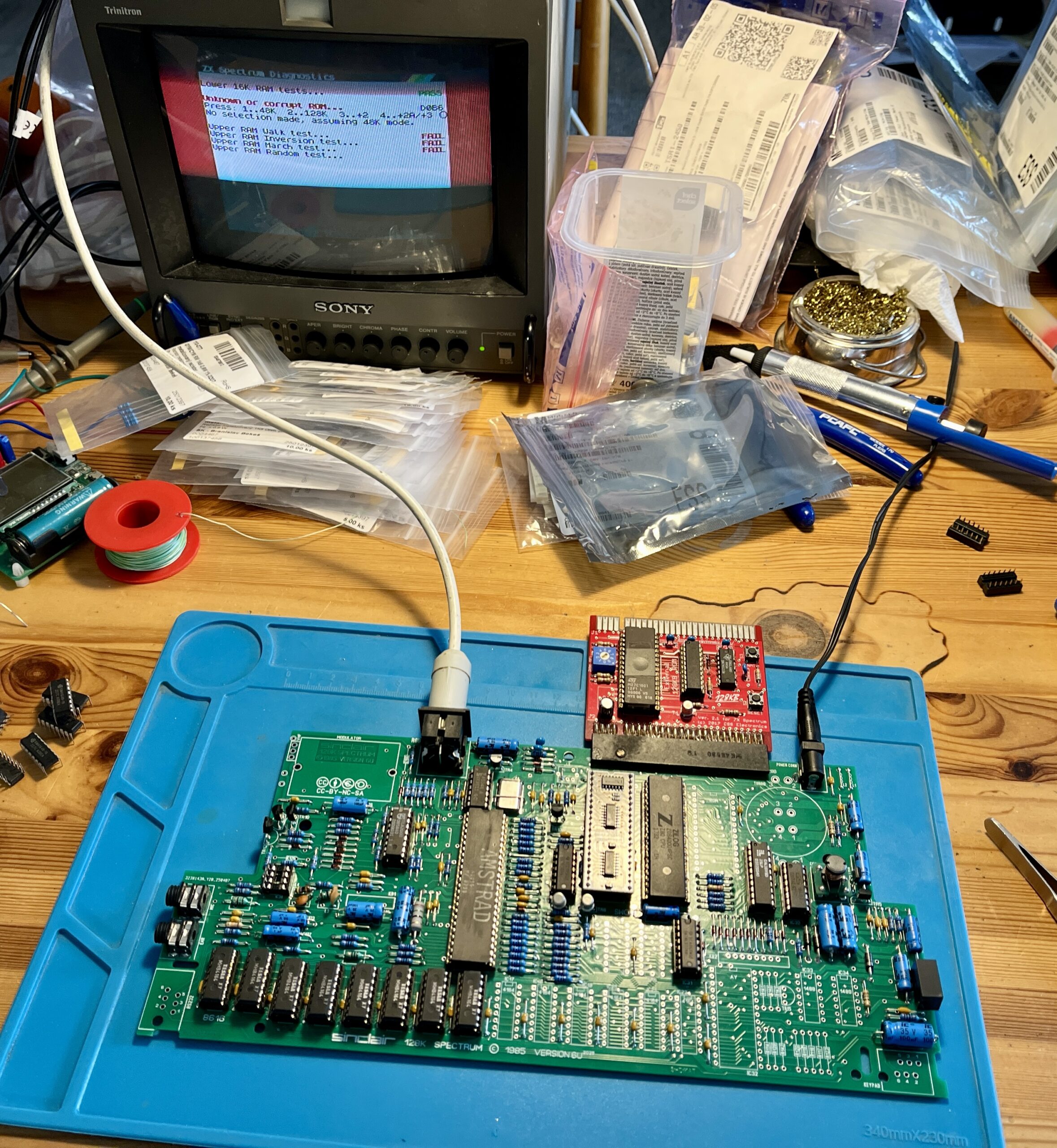

A tak som osadil CPU a logiku okolo neho, spolu so spodnou RAM. Namiesto ZX8401 som si vyrobil náhradu podľa podkladov od Cygnusa, pripojil som DIAG ROM modul a s malou dušičkou som to zapol. Všetko krásne nabehlo, s očakávanými chybami (corrupt ROM, upper RAM fail).

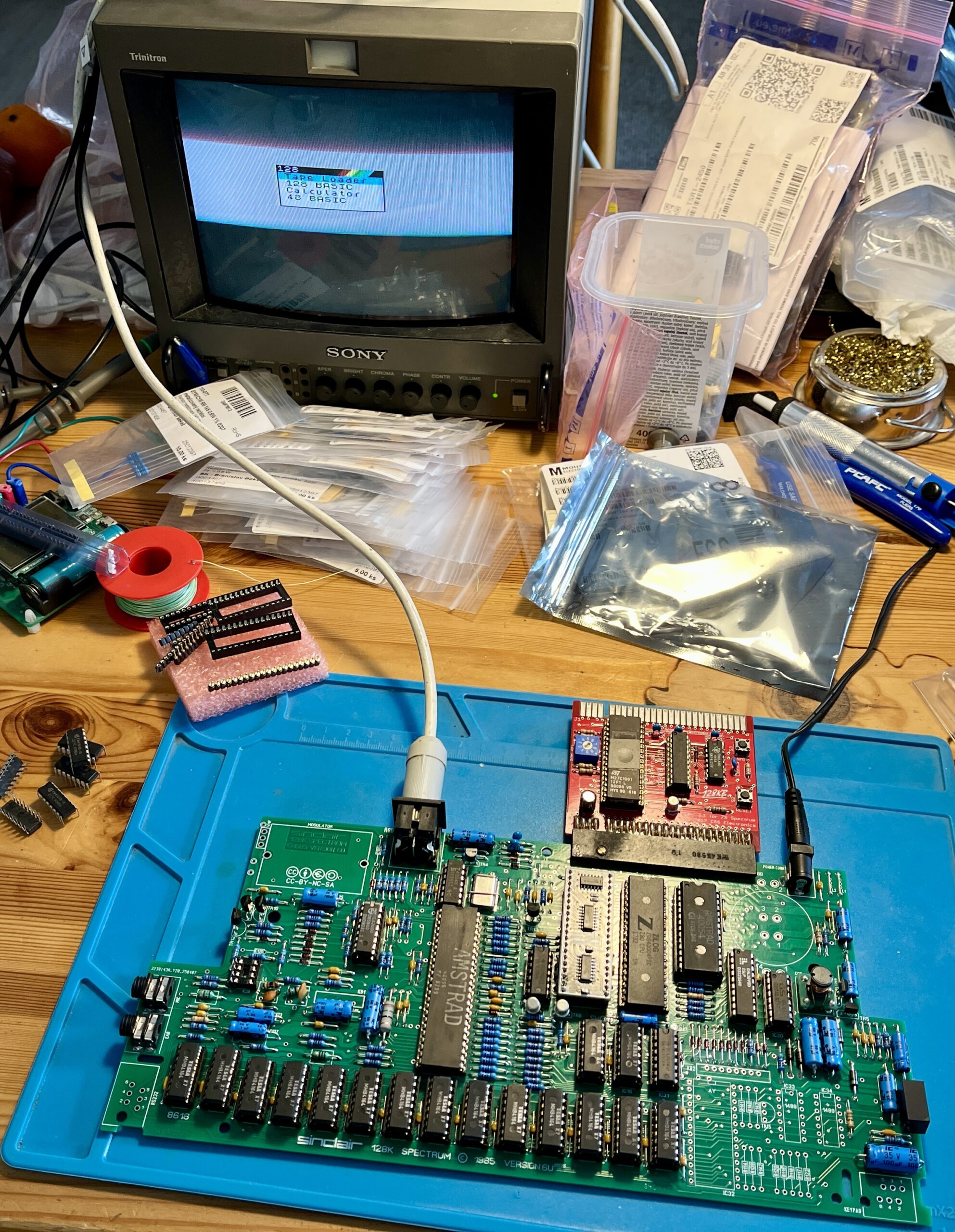

Nebol dôvod ďalej sa zdráhať a tak som osadil aj hornú časť RAM a ROM a s netrpezlivosťou malého decka som to zapol, stále s pripojeným DIAG ROM modulom. Počítač pekne zbehol všetky testy a naštartoval do 128 MENU. Paráda.

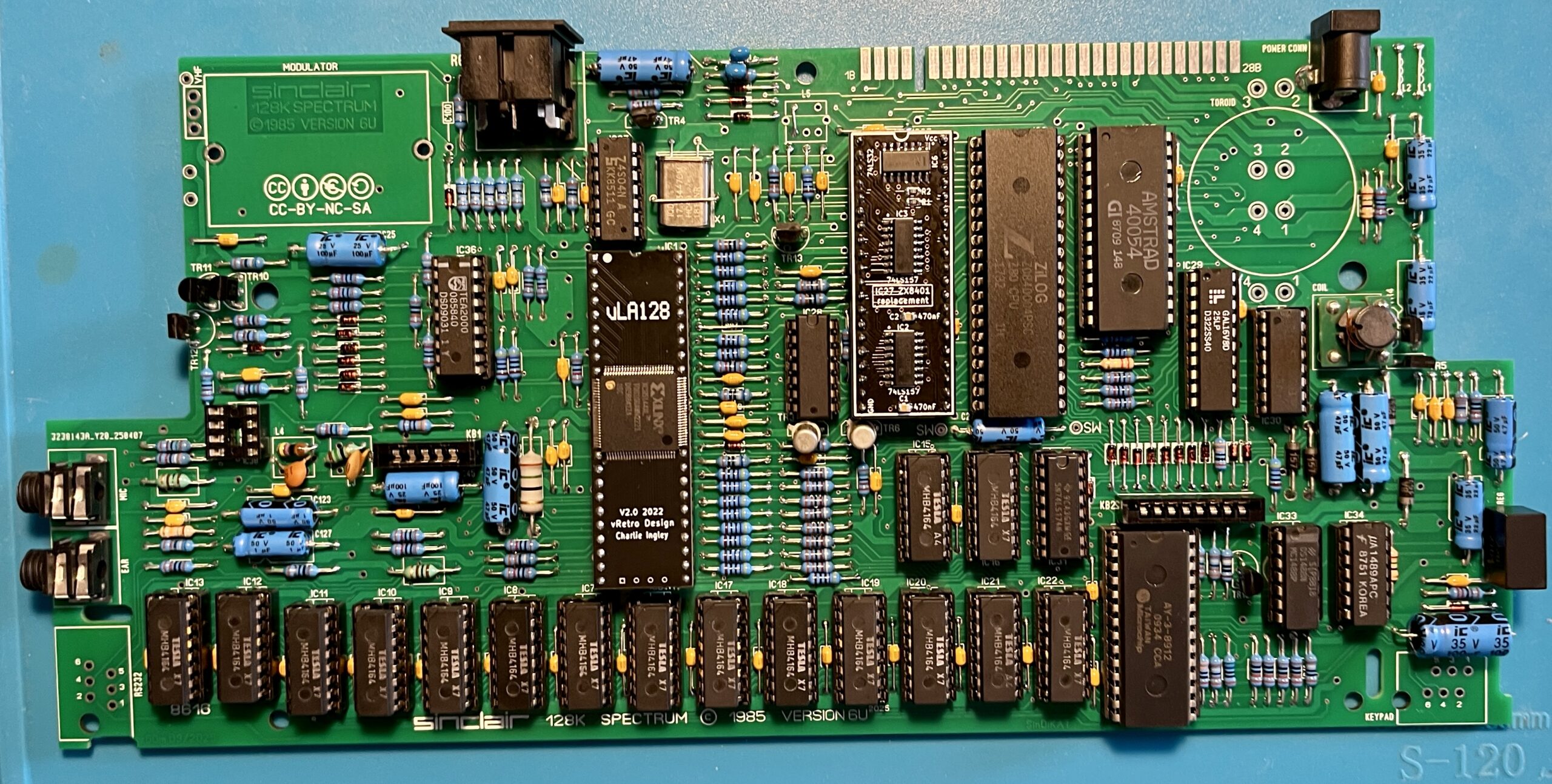

Doosádzal som sériák a AY, drahocennú originál Amstrad ulu som zasa odložil do skrytých rezerv a namiesto nej som osadil vLA128 od Charlieho Ingleya. Všetko som znova riadne pretestoval diag ROMkami a nebjavila sa žiadna chyba vo funkčnosti.
Je to neuveriteľné, ale keby som to bol zbrklo postavil celé na jedenkrát, počítač by bol nabehol na prvý šup. Hodiny precízneho študovania pôvodného plošáku a jeho neustále porovnávanie s vrakom od Pavla sa tu prejavili, takže túto pomerne zložitú dosku sa mi podarilo prekresliť elektricky správne na prvý pokus. Nedokážem opísať tú radosť čo som zažíval, keď s ňou bez zaváhania zafungovali aj divIDE a naše divMMC, krásne behalo aj sercp a vydržala všetky tortúry rôznymi demami, hrami a utilitami.
Nechcem povedať, že z repliky eMka, alebo Kompakta som nemal radosť, ale tento projekt mi je oveľa bližší a i tá radosť z neho je proste iná. Všetky podklady na výrobu tejto repliky som zverejnil u mňa na githube a samozrejme už je tam aktualizovaná verzia, bez chýb spomínaných tu v článku.
Úplne prapôvodne som nechcel podklady na výrobu zverejniť, lebo vôbec nie som stotožnený s entitami, čo si na voľne dostupných plošákoch založili na ebayi živnosť. Mal som v pláne výrobu tejto dosky držať vo vlastných rukách, ale povedal som si, že by to bola škoda. Licencia CC-BY-NC by mohla týmto zmrdom klepnúť po prstoch a tak som to pustil do sveta pod jej krídlami.
Dnes som ukrutne rád, že som to napriek problému s očami a burn-outu nevzdal. Perfektne funkčná replika, ktorú teraz mám v rezerve keby mi chcípla originálna doska v mojom Toastracku (a zároveň túto možnosť majú aj ostatní spectristi), je perfektným zadosťučinením. Nebyť tých mojich slabých očí, už by ma svrbeli ruky na dosku z +2. Kdesi mám jej celkom dobré skeny…
